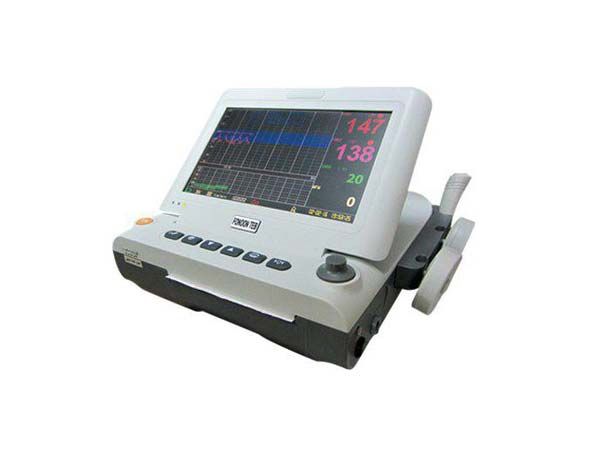

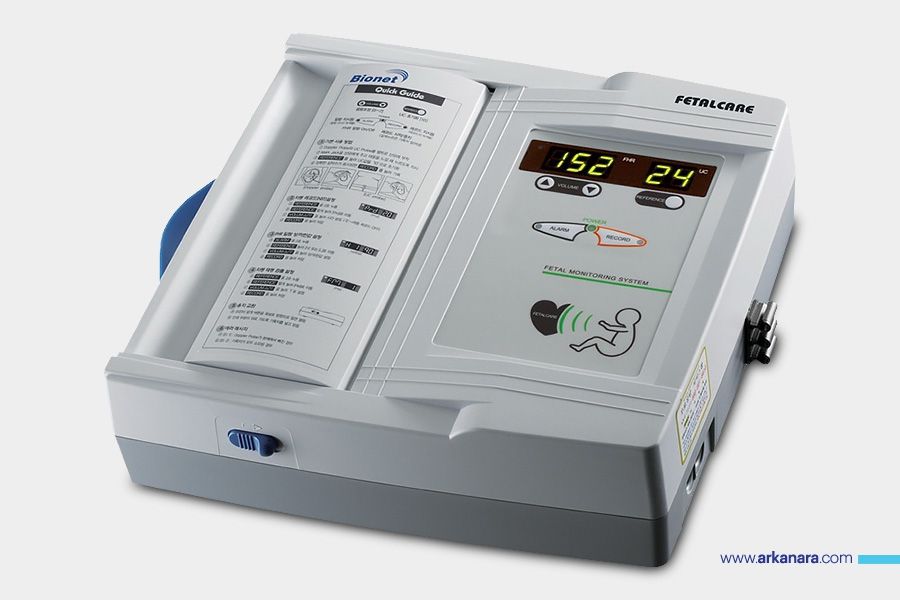

فتال مانیتورینگ

ER2 / ER1 / Main Board / پروب Doppler / سنسور UC

در عیب‌یابی، ابتدا باید موارد ساده مانند برق ورودی، کابل‌ها، کانکتورها، پروب‌ها و کاغذ پرینتر بررسی شوند و سپس به سراغ بردها و مدارهای داخلی رفت. مهم‌ترین خرابی‌ها عبارت‌اند از: روشن نشدن دستگاه = بررسی برق، آداپتور و مدار Power نمایش ندادن FHR = بررسی Doppler Probe، کابل، کانکتور و مدار Doppler ناپایداری یا غیرواقعی بودن FHR = بررسی محل پروب، ژل، کابل و کیفیت سیگنال خرابی UC/TOCO = بررسی پروب UC، کابل، سنسور و کالیبراسیون نبودن یا ضعیف بودن صدای قلب جنین = بررسی Volume، Speaker و Audio Circuit خرابی پرینتر = بررسی کاغذ، سنسور، موتور، Thermal Head و مدار Printer خرابی کلیدها = بررسی Keypad، Flex و Connector خطای ارتباطی = بررسی کابل و مدار Serial Interface به‌هم‌ریختن ساعت و تاریخ = بررسی باتری RTC ریست یا هنگ کردن دستگاه = بررسی Power Supply، رگولاتورها و Main Board برای تعمیر اصولی فتال مانیتورینگ، بهتر است عیب‌یابی به‌صورت مرحله‌ای انجام شود: Power → Cable/Connector → Probe/Sensor → Signal Processing →CPU /Main Board → Printer/Audio
